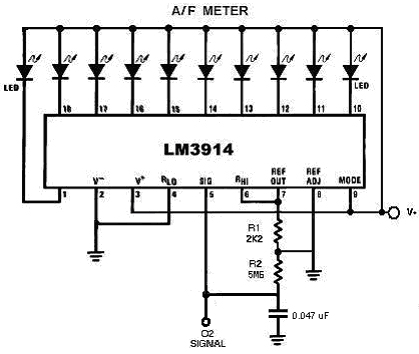

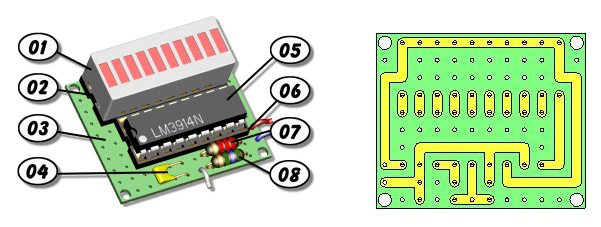

แบบที่ 1 แปลจาก www.dbbp.com/tech-tips/mm.htm
รายการอุปกรณ์ที่ใช้
1. LED 5 mm. 10 ตัว
2. ตัวต้านทาน 2.2 K 1/2W 5% 1 ตัว
3. ตัวต้านทาน 5.6 M 1/2W 5% 1 ตัว
4. เซรามิคคาปาซิเตอร์ 0.047 uF 1 ตัว
5. LM3914 1 ตัว
6. IC Socket 18 ขา 1 ตัว

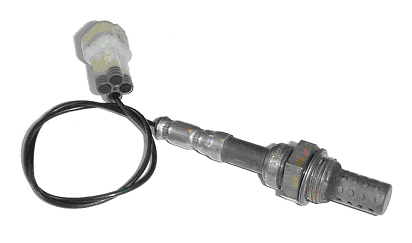

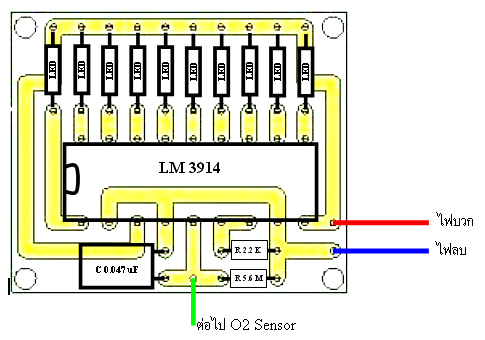

เมื่อทำการลงอุปกรณ์แล้ว สามารถต่อไฟจากแบตและสัญญาณจาก O2 Sensor มาทดสอบได้

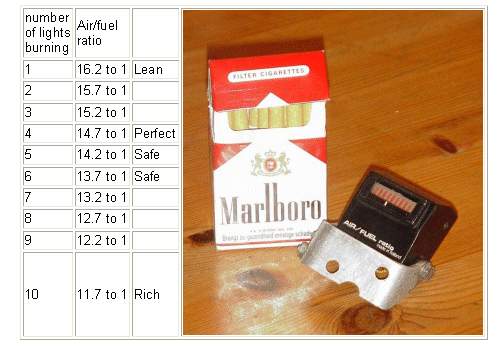

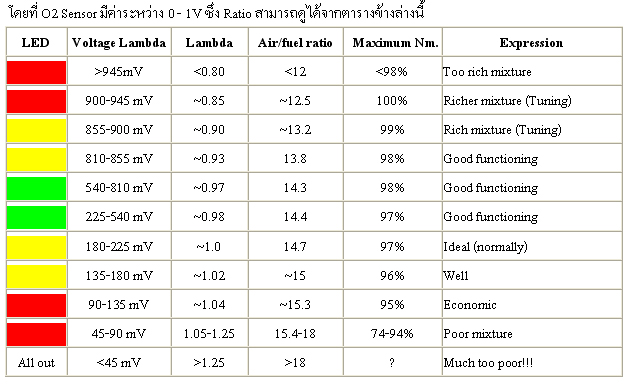

ซึ่ง Ratio สามารถดูได้จากตารางข้างล่างนี้

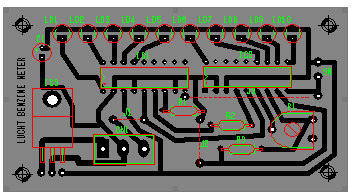

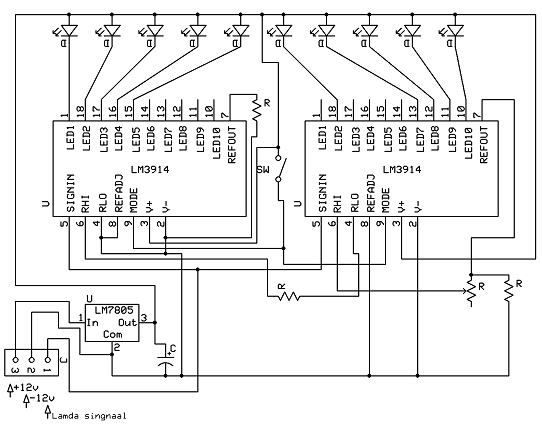

แบบที่ 2 แปลจาก http://users.pandora.be/yourico/lucht_benzine_meter.htm
รายการอุปกรณ์ที่ใช้
1. LED 5 mm. 10 ตัว
2. ตัวต้านทาน 1 K 1/2W 5% 3 ตัว
3. ตัวต้านทานเกือกม้า 10K 1 ตัว
4. เซรามิคคาปาซิเตอร์ 22 uF 1 ตัว
5. LM3914 2 ตัว
6. IC Socket 18 ขา 1 ตัว
7. IC 7805 1 ตัว
8. SW: On-Off switch 1 ตัว
GasThai.Com ขอขอบคุณ
เรียบเรียง/รวบรวมบทความ โดย คุณอุดมศักดิ์ สุขไพศาล(ต่าย)
|
